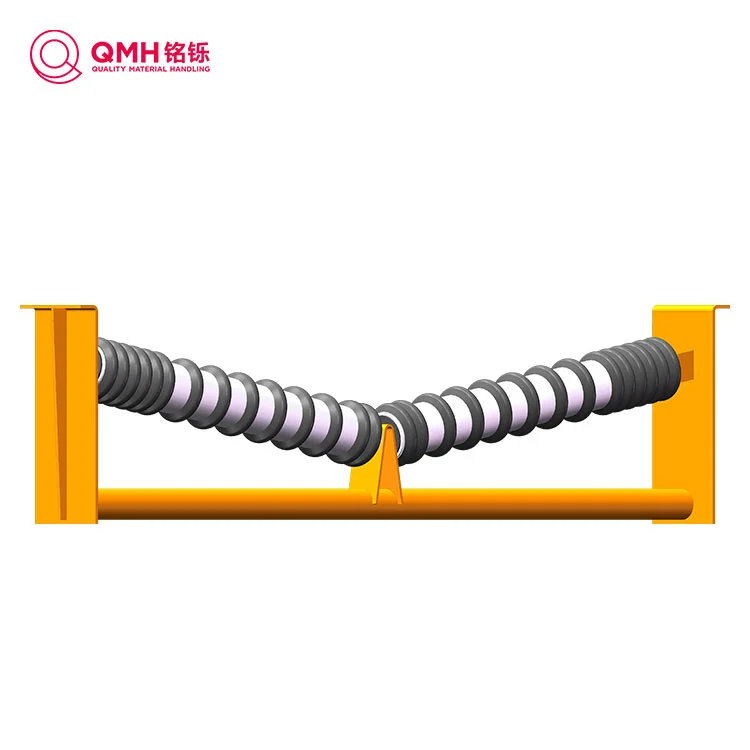

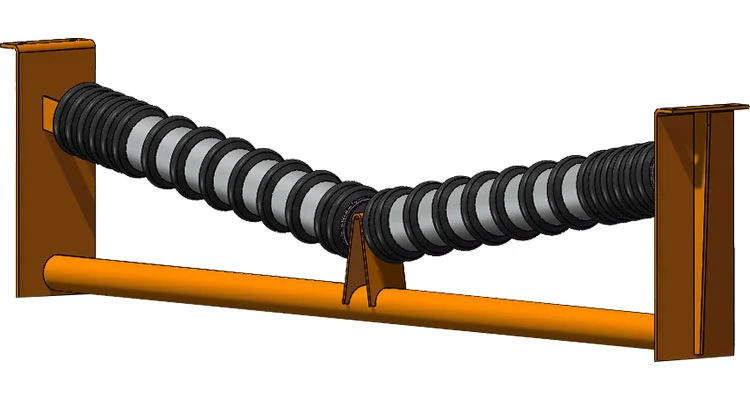

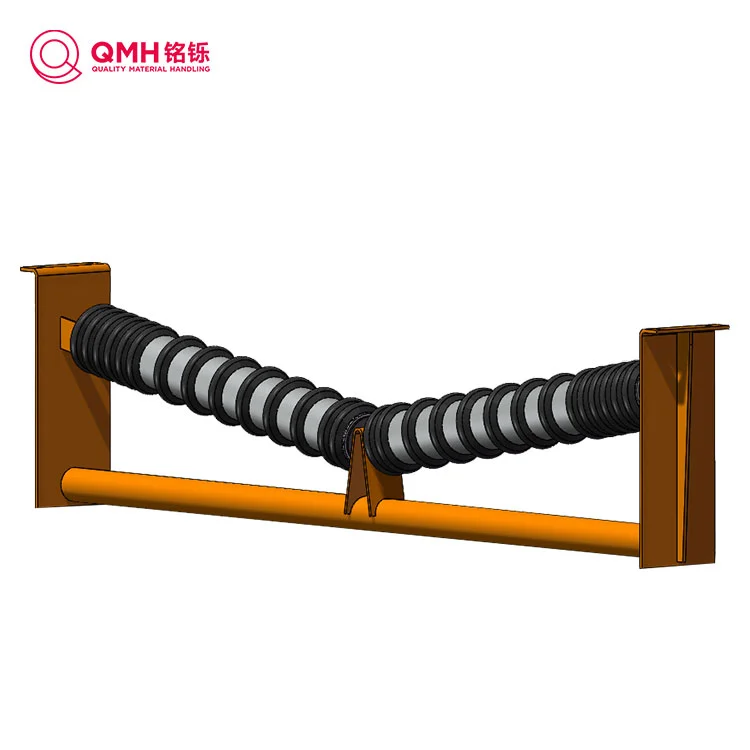

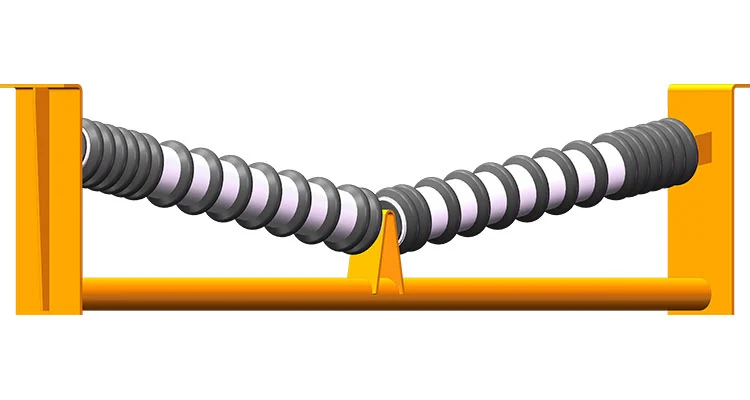

अलग करने में आसान नया इम्पैक्ट आइडलर

संरचनात्मक विशेषताएं

इसमें एक ग्रूव-प्रकार समर्थन बफर संरचना शामिल है जो साइड आइडलर इकाइयों के कम से कम दो समूहों से बनी है। साइड आइडलर इकाइयों के प्रत्येक समूह की आइडलर सतह का ऊपरी किनारा जेनरेटर एक झुकी हुई संरचना है जिसका बाहरी भाग ऊंचा और आंतरिक भाग निचला होता है। साइड आइडलर यूनिट में एक बफर साइड आइडलर, एक साइड सपोर्ट और एक मिडिल सपोर्ट शामिल है। बफर साइड आइडलर के आइडलर सिरे को मध्य समर्थन पर खांचे के साथ एक आर्टिकुलेटेड मैच बनाने के लिए निचले सिरे पर एक संक्रमण ब्लॉक प्रदान किया जाता है। उच्च सिरे पर आइडलर सिरे पर एक ट्रांज़िशन प्लेट प्रदान की जाती है जिसे साइड सपोर्ट के अंदरूनी हिस्से में अलग से लगाया जा सकता है।

त्वरित प्रतिस्थापन विधि:ट्रांज़िशन प्लेट और साइड सपोर्ट की मिलान संरचना को हटा दें, और बफर साइड आइडलर के एक तरफ के आइडलर सिरे को साइड सपोर्ट से अलग कर दिया जाएगा और साइड सपोर्ट के अंदरूनी हिस्से के साथ नीचे की ओर झूल सकता है, ताकि आइडलर सतह का ऊपरी किनारा जेनरेटर धीरे-धीरे कन्वेयर बेल्ट की निचली बेल्ट सतह से एक ऑपरेटिंग गैप उत्पन्न करने के लिए अलग हो जाए, और फिर निचले सिरे पर ट्रांजिशन ब्लॉक को उठाएं और बफर साइड आइडलर को हटाने के लिए खांचे को अलग करें, और इंस्टॉलेशन ऑपरेशन किया जा सकता है। उलटा। मध्य आइडलर इकाई के लिए, मध्य समर्थन के निचले सिरे पर वियोज्य पैड के निष्कर्षण को नियंत्रित करके, बफर मध्य आइडलर और मध्य समर्थन को समग्र रूप से नीचे किया जाता है, ताकि आइडलर सतह को कन्वेयर बेल्ट की सतह से अलग किया जा सके, और बफर मध्य आइडलर का त्वरित प्रतिस्थापन पूरा हो सके।

लाभ

यह पारंपरिक कठोर आइडलर प्रणाली के दोषों को छोड़ देता है जिसे अलग करना मुश्किल और अक्षम है, और ऑनलाइन सुविधाजनक और तेज़ प्रतिस्थापन, डिससेम्बली और रखरखाव सुनिश्चित कर सकता है, रखरखाव कर्मियों के श्रम बोझ को कम कर सकता है, और आइडलर्स के रखरखाव और प्रतिस्थापन दक्षता में काफी सुधार कर सकता है।

नए आसानी से निकाले जाने वाले बफ़र आइडलर्स के कुछ सामान्य विस्तृत तकनीकी पैरामीटर निम्नलिखित हैं:

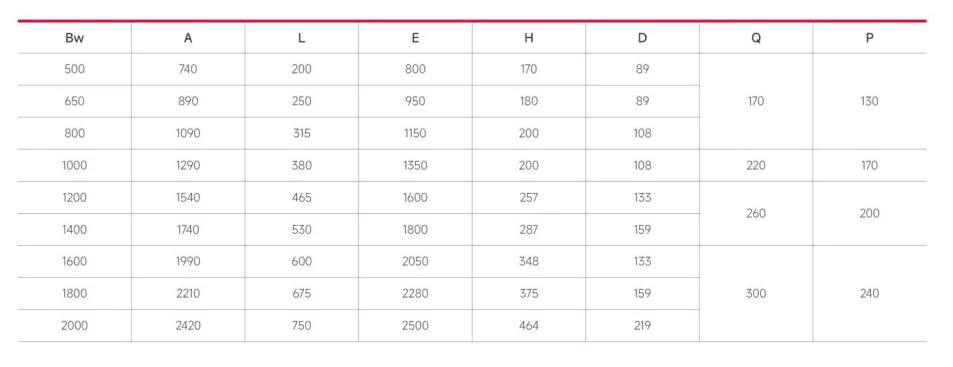

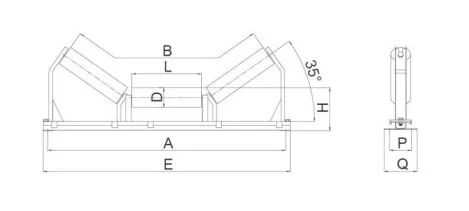

आकार पैरामीटर

व्यास:चीनी राष्ट्रीय कन्वेयर उद्योग मानकों के अनुसार, 500 मिमी-1400 मिमी की बैंडविड्थ वाले बेल्ट कन्वेयर के लिए बफर आइडलर व्यास के सामान्य मानक प्रकार φ89 मिमी, φ108 मिमी, φ133 मिमी और φ159 मिमी हैं। वाइड-बैंडविड्थ बेल्ट कन्वेयर के उद्भव के साथ, बफर आइडलर्स का व्यास भी बढ़ने लगा है। उदाहरण के लिए, कुछ बड़ी खदानों या बंदरगाहों में कन्वेयर में, बड़े व्यास वाले बफर आइडलर, जैसे φ219 मिमी, का उपयोग किया जा सकता है।

लंबाई:विभिन्न बैंडविड्थ वाले कन्वेयर के लिए बफर आइडलर की लंबाई भी भिन्न होती है। सामान्य हैं: 500 मिमी की बैंडविड्थ वाले कन्वेयर, बफर आइडलर की लंबाई लगभग 190 मिमी है; 650 मिमी की बैंडविड्थ वाले कन्वेयर, लंबाई लगभग 240 मिमी है; 800 मिमी की बैंडविड्थ वाले कन्वेयर, लंबाई लगभग 305 मिमी है; 1000 मिमी की बैंडविड्थ वाले कन्वेयर, लंबाई लगभग 375 मिमी है; 1200 मिमी की बैंडविड्थ वाले कन्वेयर, लंबाई लगभग 455 मिमी है; 1400 मिमी की बैंडविड्थ वाले कन्वेयर, लंबाई लगभग 525 मिमी है।

प्रदर्शन पैरामीटर

खींचें गुणांक:आम तौर पर 0. 022 से अधिक नहीं होना आवश्यक है, उत्कृष्ट नए और हटाने में आसान बफर आइडलर्स को हटाना आसान है। बल गुणांक ≤0 हो सकता है. 018, जो कन्वेयर की ऊर्जा खपत को प्रभावी ढंग से कम कर सकता है।

रेडियल रनआउट:रेडियल रनआउट आमतौर पर ≤0 निर्दिष्ट किया जाता है। 7 मिमी, और बेहतर गुणवत्ता वाले उत्पादों को ≤0 पर नियंत्रित किया जा सकता है। आइडलर के सुचारू संचालन को सुनिश्चित करने और कन्वेयर बेल्ट पर घिसाव को कम करने के लिए 5 मिमी।

घूर्णी प्रतिरोध:घूर्णी प्रतिरोध आम तौर पर ≤1N होना आवश्यक है, और बेहतर उत्पाद ≤1 तक पहुंच सकते हैं। 9एन. छोटा घूर्णी प्रतिरोध कन्वेयर की परिचालन दक्षता में सुधार करने में मदद करता है।

अक्षीय भार:यह सुनिश्चित करने के लिए कि भौतिक प्रभाव और कन्वेयर बेल्ट तनाव के अधीन होने पर आइडलर अक्षीय रूप से विस्थापित या क्षतिग्रस्त नहीं होगा, अक्षीय भार क्षमता ≥20000N के अनुरूप होनी चाहिए।

अक्षीय विस्थापन:अक्षीय विस्थापन को 0. 5-0 के बीच नियंत्रित किया जाना चाहिए। 7 मिमी, और उच्च गुणवत्ता वाले उत्पाद ≤0 हो सकते हैं। 25-0. ऑपरेशन के दौरान आइडलर को हिलने से रोकने और कन्वेयर बेल्ट के सामान्य संचालन को प्रभावित करने के लिए 3 मिमी।

1. सामग्री और पर्यावरण अनुकूलनशीलता पैरामीटर

आलसी व्यक्ति सामग्री:ज्यादातर पॉलिमर सामग्रियों का उपयोग किया जाता है, जो वजन में हल्के होते हैं और स्टील के लगभग एक-सातवें हिस्से का विशिष्ट गुरुत्व होता है। आइडलर का वजन सामान्य आइडलर का लगभग आधा होता है, जिसमें छोटी घूर्णी जड़ता और बेल्ट के साथ छोटा घर्षण होता है। साथ ही, इसमें अच्छा पहनने का प्रतिरोध, स्व-चिकनाई प्रदर्शन, विरोधी स्थैतिक प्रदर्शन, संक्षारण प्रतिरोध और लौ मंदक प्रदर्शन आदि हैं, और यह खनन, कोयला, सीमेंट, बिजली, धातु विज्ञान, भवन निर्माण सामग्री, रसायन उद्योग और अन्य उद्योगों के कठोर कामकाजी माहौल के अनुकूल हो सकता है।

सहन करना:आम तौर पर, बड़े क्लीयरेंस डीप ग्रूव बॉल डबल सीलबंद बियरिंग्स का चयन किया जाता है, जो आइडलर को आदर्श स्थैतिक संतुलन और गतिशील संतुलन बना सकता है। इसकी ऑपरेटिंग तापमान सीमा व्यापक है, आमतौर पर -40℃-90℃।

2. सीलिंग प्रदर्शन पैरामीटर

सीलिंग विधि:उनमें से अधिकांश भूलभुलैया सीलिंग संरचना को अपनाते हैं, जो निष्क्रिय व्यक्ति को प्रभावित करने से अशुद्धियों, पानी और हवा को प्रभावी ढंग से रोक सकता है। आइडलर के अंदर संक्षारण से बेयरिंग का सेवा जीवन बढ़ जाता है।

3. त्वरित-परिवर्तन फ़ंक्शन से संबंधित पैरामीटर

साइड आइडलर डिस्सेम्बली क्लीयरेंस:त्वरित-परिवर्तन फ़ंक्शन के साथ साइड आइडलर इकाई के लिए, ट्रांज़िशन प्लेट और साइड सपोर्ट की मिलान संरचना को अलग करने के बाद, बफर साइड आइडलर के एक तरफ के आइडलर अंत को साइड सपोर्ट से अलग किया जाता है और साइड सपोर्ट के अंदरूनी हिस्से के साथ नीचे की ओर स्विंग किया जा सकता है, ताकि आइडलर सतह का ऊपरी किनारा जेनरेटर धीरे-धीरे कन्वेयर बेल्ट की निचली बेल्ट सतह से अलग हो जाए। आम तौर पर संक्रमण ब्लॉक के उठाने और नाली पृथक्करण संचालन को सुविधाजनक बनाने के लिए ऑपरेटिंग क्लीयरेंस की आवश्यकता होती है।

मध्य आइडलर डिस्सेप्लर ऊंचाई:मध्य आइडलर इकाई में, मध्य समर्थन के निचले सिरे पर हटाने योग्य पैड के निष्कर्षण को नियंत्रित करके, बफर मध्य आइडलर और मध्य समर्थन को पूरी तरह से नीचे कर दिया जाता है, ताकि आइडलर सतह कन्वेयर बेल्ट सतह से अलग हो जाए। आम तौर पर आवश्यक निचली ऊंचाई यह सुनिश्चित कर सकती है कि पुराने बफर मिडिल आइडलर को त्वरित प्रतिस्थापन को पूरा करने के लिए नीचे से ऊपर तक मध्य समर्थन पर एम्बेडेड खांचे से पूरी तरह से अलग किया जा सकता है।
